在之前的视图变换之后就要进行光栅化

视锥

视锥定义

从摄像机出发，看到的第一个平面是近平面，那么我们要给近平面定义一个宽高度，就类似于显示器一样的宽高比。
也就是可以看到的角度范围：fov，一般分为fovY和fovX。
foxY就是垂直可视角度；fovX也就是水平可视角度。
一般定义宽高比和fovY，直接就可以推出fovX。

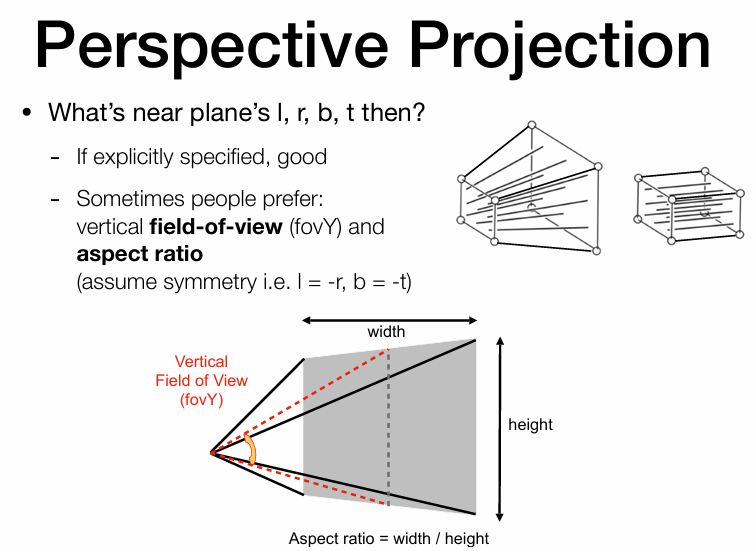

具体可以看下图：

视锥计算

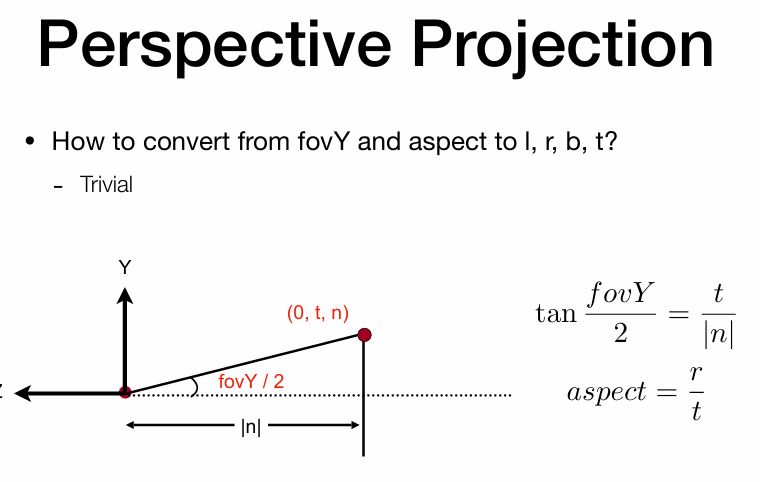

确定fovY之后，就可以知道上面角度就是fovY/2，假定近平面上中点坐标是（0，t，n）.
就可以列出等式：fovY2=t∣n∣\frac{fovY}{2} = \frac{t}{|n|}
宽高比：aspect = rt\frac{r}{t}

这些概念都可以相互转换

光栅化（三角形的离散化）

做完MVP（模型、视图、投影变换）

参考本篇文章：变换（模型、视图、投影）
做完上述变换之后，所有的物体都会停留在 [−1,1]3[-1,1]^3 的立方体里面。
那么这个一个正方体应该画在哪里呢？那肯定是在屏幕上。

显示在屏幕上

基本概念

什么是屏幕？

  • 屏幕由一组像素组成
  • 分辨率：像素组的数量密度
  • 屏幕是典型的光栅成像设备

Raster"光栅化"

  • Ratherize == 画到屏幕上

像素

一个像素显示一种颜色；像素颜色由RGB（red,green,blue）混合组成。

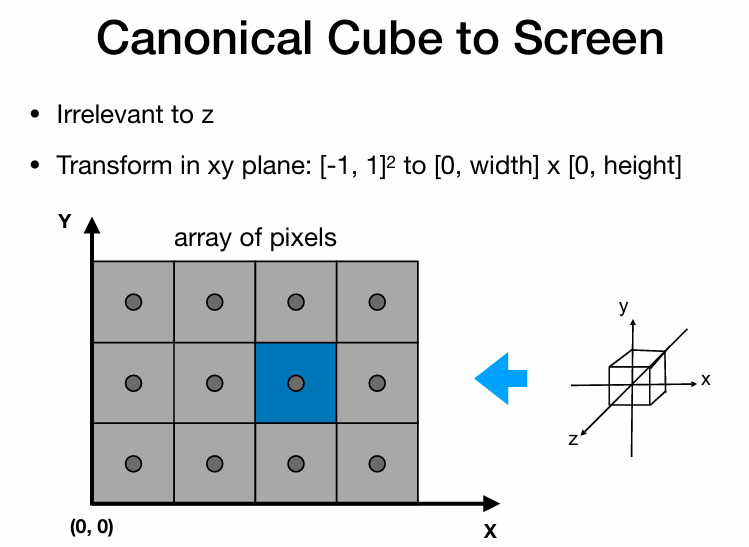

定义屏幕空间

定义一个平面直角坐标系，每个像素都可以用坐标来表示，写成（x,y）形式。
例如下图的蓝色像素可以用（2，1）来表示
从零开始，像素的坐标范围就是（0，0）到（width-1，height-1）
像素的的中心就是（x+0.5,y+0.5）
屏幕的覆盖范围则是（0，0）到（width，height）

映射到屏幕空间

相机朝向在z上，我们先不管
那么就很简单了，在x，y上变换：
将xy：[1,1]2[1,1]^2 变换到 [0,width] * [0,height]

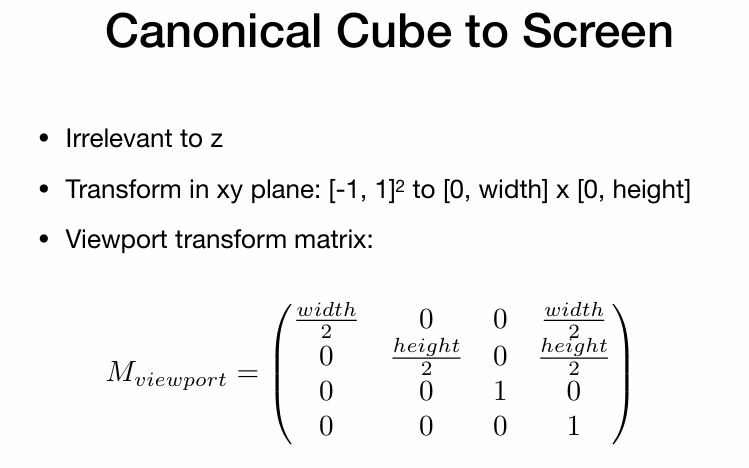

那么就可以得到视口变换：

基础图形（三角形）

在计算机图形中，最基本的图形就是三角形，得到非常广泛的运用。

  • 三角形是最基础的多边形。
  • 任何的多边形都可以拆解成三角形。
  • 三个点连成三角形，那一定是一个平面。
  • 三角形的内部是一个平面。
  • 三角形的内外部定义非常清楚，通过向量叉积就可以了。
  • 只要定义三个顶点，就可以推算出三角形内的任何一个点。

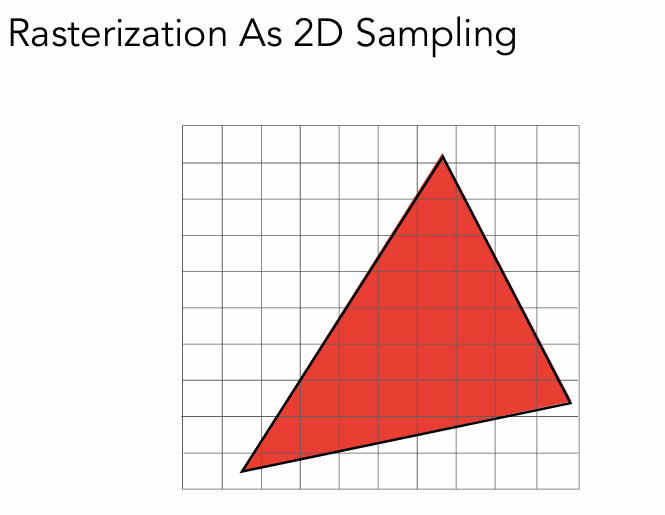

最简单的光栅化（采样）

采样：就是把一个函数离散化的过程。
光栅化采样：利用像素的中心，对屏幕空间进行采样。

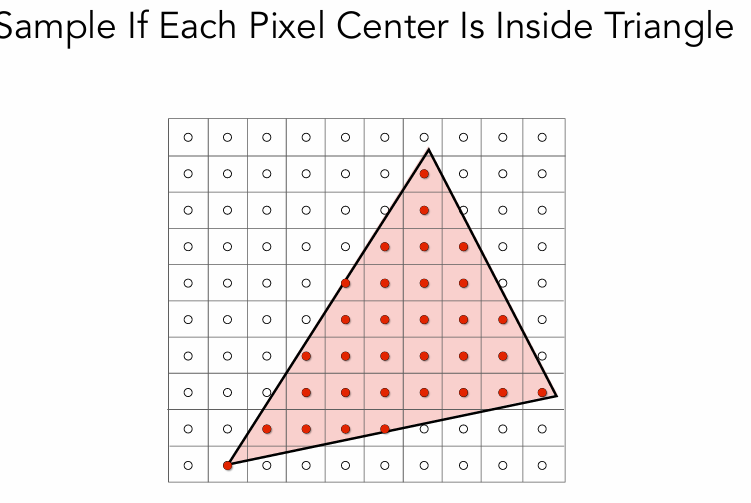

假如我们需要对上面的三角形进行采样，光栅化显示在屏幕上。
定义一个函数：inside（tri，x，y），判断像素点是否在三角形内，
在三角形内就是1，不在就是0.
跟据1和0的判断，就可以进行采样离散化。

采样函数belike：

1
2
3
4
5
6
7
for (int x = 0; x < xmax; x++)
{
     for (int y = 0; y < ymax; y++)
     {
          image[x][y] = inside(tri,x + 0.5,y + 0.5);
     }
}

那么inside的函数具体是怎么实现的呢？
其实之前学向量的叉积的时候就提到过了。

具体计算过程参考这篇文章：线性代数：向量与基础矩阵

光栅采样中的争议问题

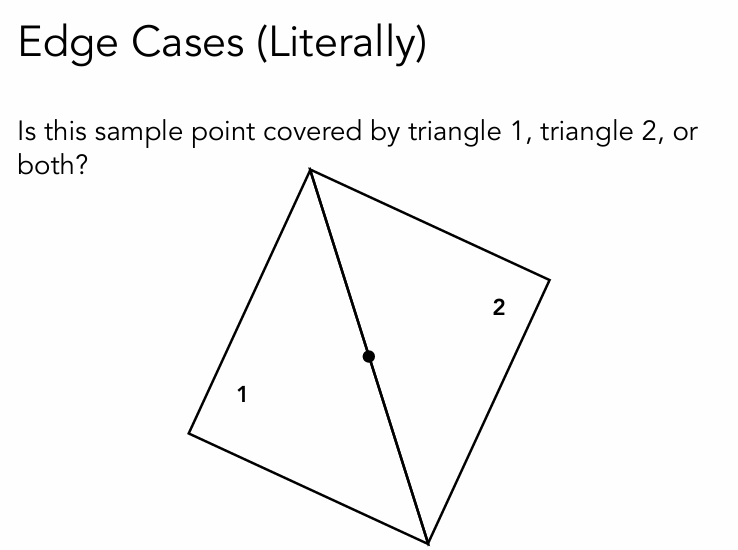

像下面的这幅图，中间的点到底是在三角形1 还是 2 还是 都在 还是 都不在。
这些! 全部自己决定！

  • 注意：在一些图形学的API上，比如OpenGl或者Direct X，有非常严格的规定，点在上左则算在内，下右不算。

最简单的加速优化？

一优化：
我们得到采样之后的数据之后，是否有必要遍历全部像素点？
只需要如下图的选择xmax和ymax的矩形（蓝色区域）中遍历就可以了。也就是使用包围盒，Bounding Box。

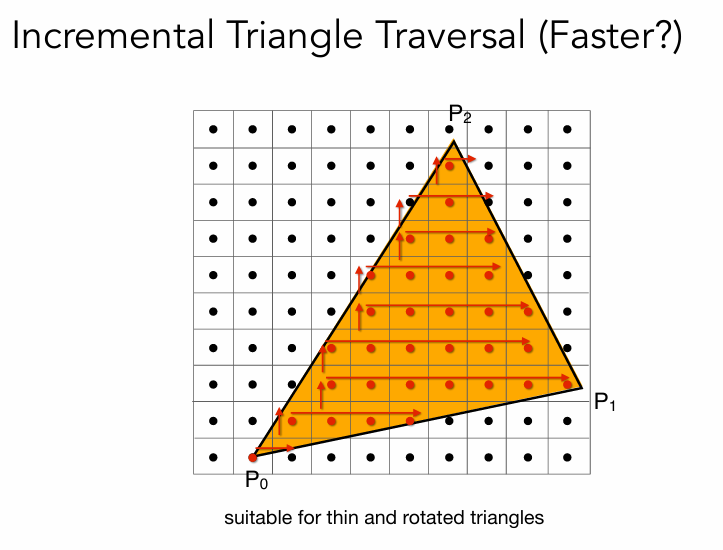

二优化：
去选择每一行的xmin和xmax，然后直接在这区间内给像素着色就可以了。
每一行都记录这xmin和xmax，保证遍历的像素点最少。
但是并不好实现，一般在bounding box非常大的情况下使用。

锯齿

经过以上步骤，恭喜你！完成了光栅化的基础采样，并显示在了屏幕之上，但是结果是下图的样子。
我们想要的明明是一个平整的三角形，这是为什么呢？
锯齿产生了！光栅化图形学一直在致力于解决的严重问题。
锯齿产生的原因，像素本身自己有一定的大小，采样率对于信号也不够高，产生了走样的结果。

之后

接下来要解决 抗锯齿 或者是 反走样！！！
